Optika tisztítás, kezelés és tárolás

Optika tisztítás
Optikai alkatrészek kezelési és tisztítási eljárásai

Az optikai alkatrészek kényes természete miatt speciális eljárások betartása szükséges a teljesítményük és élettartamuk maximalizálása érdekében. A mindennapi használat során az optika szennyeződésekkel, például porral, vízzel és bőrről származó olajokkal érintkezhet. Ezek a szennyeződések növelik az optikai felületről való szóródást és elnyelik a beeső sugárzást, ezáltal forró pontokat hozhat létre az optikai felületen, ami maradandó károsodást okozhat. A bevonattal ellátott optikai alkatrészek különösen érzékenyek az ilyen típusú károsodásokra.

Ez az útmutató számos optikai alkatrészre alkalmazható általános kezelési és tisztítási eljárásokat ismertet. Az optikai alkatrészek anyagainak, méretének, finomságának stb. eltérései miatt fontos a megfelelő kezelési és tisztítási módszerek alkalmazása. Ami az egyik típusú optikai alkatrészhez megfelelő, az egy másik típusú optikai alkatrészt tönkretesz. Emiatt javasoljuk, hogy az optika tisztítása előtt olvassa el a teljes útmutatót. Ha az optika típusa vagy kategóriája nincs konkrétan megemlítve az útmutatóban, kérjük, vegye fel a kapcsolatot az optikai alkatrész gyártójával a kezelési és tisztítási utasításokért.

Kezelés

A megfelelő kezelési technikák gyakorlásával csökkentheti az optikák tisztításának szükségességét, és így maximalizálhatja élettartamukat. Az optikákat mindig tiszta, hőmérséklet-szabályozott környezetben csomagolja vagy nyissa ki. Soha ne fogja meg az optikákat csupasz kézzel, mivel a bőrről származó olajok véglegesen károsíthatják az optikai felület minőségét. Ehelyett viseljen kesztyűt; kisebb optikai alkatrészekhez alternatívaként optikai vagy vákuumos csipesz használata is hasznos lehet. Az optika tartási módjától függetlenül, ha egyáltalán lehetséges, az optikát csak a nem optikai felületek mentén, például az optika csiszolt széleinél tartsa.

Fontos: A holografikus rácsok, vonalas rácsok, bevonat nélküli fémtükrök és membrán nyalábosztók (ez nem egy teljes lista) optikai felületét soha nem szabad kézzel vagy optikai kezelőeszközökkel megérinteni. Ezek a rácsok rendkívül érzékenyek, és bármilyen fizikai érintkezés károsodást okoz.

Figyelem: A legtöbb kristály (pl. kalcit polarizátorok, nyalábelmozdítók, lítium-niobát ostyák és EO modulátorok) hőmérsékletérzékeny, és hősokk hatására megrepedhet. Ezért fontos, hogy a csomagolás és a tartalom felbontás előtt mindig elérje a termikus egyensúlyt. Ezek a kristályok sokkal puhábbak is, mint a hagyományos optikák, ezért tisztításkor óvatosabban kell kezelni őket.

Tárolás

Soha ne helyezzen optikát kemény felületre, mert az optikán vagy a felületen lévő szennyeződés beőrlődhet. Ehelyett a legtöbb optikát lencsetisztító papírba kell csomagolni, majd az optika számára tervezett optikai tárolódobozban tárolni. A dobozt jellemzően alacsony páratartalmú, alacsony szennyeződéstartalmú és hőmérséklet-szabályozott környezetben kell tartani. Az optikák könnyen megkarcolódhatnak vagy szennyeződhetnek. Egyes optikai bevonatok higroszkóposak, ezért a megfelelő tárolás fontos az optikai elemek megőrzése érdekében.

Ellenőrzés

Általánosságban elmondható, hogy az optikát használat előtt, valamint tisztítás előtt és után ellenőrizni kell. Optikai alkatrészek vizsgálatakor gyakran nagyító eszköz használata szükséges a legtöbb szennyeződés és felületi károsodás kis mérete miatt. Még nagyítóeszközzel is néha hasznos lehet erős fényt irányítani az optikai felületre, hogy növeljük a felületi szennyeződésekről és hibákról származó tükröződések intenzitását.

Fényvisszaverő bevonattal ellátott felület vizsgálatakor az optikát majdnem párhuzamosan kell tartani a látóvonallal. Ha átnéz az optikai felületen, nem közvetlenül rá, akkor szennyeződést fog látni tükröződések helyett. A polírozott felületeket - például a lencséket - úgy kell tartani, hogy a látóvonallal párhuzamosan legyen.

Ha egy tiszta optikai felületen hiba található, egy scratch-dig mérősablonnal kategorizálható a hiba mérete, összehasonlítva a sablonon lévő kalibrált hibák méretét az optika felületén lévő hibák méretével. Ha a felületi hiba mérete meghaladja a gyártó által megadott értéket, a kívánt teljesítmény elérése érdekében szükség lehet az optika cseréjére.

Tiszítási eljárások

Mindig olvassa el a gyártó által ajánlott tisztítási és kezelési eljárásokat, ha vannak ilyenek. Mivel az optika tisztítása szinte mindig azzal jár, hogy kezelni kell azt, kérjük, az alábbiakban ismertetett tisztítási irányelvek alkalmazásakor mindig ügyeljen a megfelelő kezelési eljárások betartására. Az optikák tartósan károsodhatnak, ha nem megfelelően tisztítják vagy kezelik.

Optika tisztítása előtt szánjon időt az optika vizsgálatára, hogy meghatározza a szennyeződések típusát és súlyosságát. Ezt az ellenőrzési lépést nem szabad kihagyni, mert az optika tisztítása gyakran oldószereket és az optikai felülettel való fizikai érintkezést foglal magában, ami túl gyakori ismétlés esetén károsíthatja az optikai felületet.

Több szennyeződéssel szennyezett optikák esetében fontos lehet az eltávolítás sorrendje, hogy az optikai felületet ne károsítsa egy szennyeződés, miközben egy különálló szennyeződést távolít el. Például, ha egy optika olajjal és porral szennyezett, lehetséges, hogy az olaj elsőként való letörlése megkarcolja az optikai felületet, mivel a por a törlőkendővel a felület mentén oszlik el.

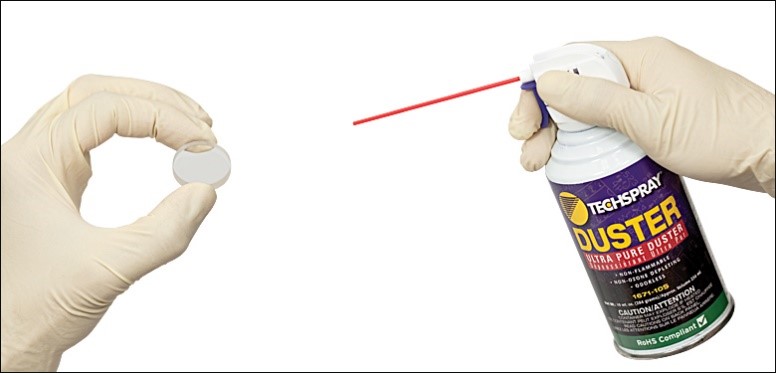

Optikai felület lefújása

A port és egyéb laza szennyeződéseket általában le kell fújni, mielőtt bármilyen más tisztítási technikát alkalmaznánk. Ehhez a módszerhez sűrített levegő spray vagy fúvóka szükséges. Ne fújjon a szájával a felületre, mert valószínűleg nyálcseppek rakódnak le az optikai felületen.

Inert gázpor használata esetén a flakont a folyamat előtt és alatt függőlegesen kell tartani. Használat előtt és közben sem szabad rázni a flakont. A gázadagolást úgy kell megkezdeni, hogy a fúvóka az optikától elfelé mutasson. Ezek a lépések segítenek megakadályozni az inert gáz hajtóanyag lerakódását az optikai felületen.

Sűrített gáz használata esetén tartsa a flakont kb. 15 cmre az optikától, és rövid fújásokat alkalmazzon. Az inert gázos flakon fúvókáját az optika fölé kell mozgatni úgy, hogy a fúvóka az optikai felülethez képest súroló szögben haladjon. Nagy felületek esetén rajzoljon nyolcas alakú mintát az optikai felületre.

Ez a tisztítási módszer szinte minden típusú optikán alkalmazható. Azonban bizonyos optikák, például holografikus rácsok, vonalas rácsok, bevonat nélküli fémtükrök, kalcit polarizátorok és membrán nyalábosztók esetében, amelyek fizikai érintkezés hatására károsodhatnak, ez az egyetlen jóváhagyott tisztítási módszer. Mivel ez a tisztítási módszer nem jár fizikai érintkezéssel és oldószermentes, szinte minden optika tisztításának első lépéseként kell használni.

Figyelem: A membrán nyalábosztókon található 2 μm vastag nitrocellulóz membrán rendkívül törékeny, és a felületre ható levegő könnyen eltörheti. Ha sűrített levegőt használ ezeknél az optikáknál, a membrán sérülésének elkerülése érdekében ügyeljen arra, hogy a palack elég messze legyen.

Figyelem: A kalcit polarizátorok polírozott felülete nagyon sérülékeny, és károsodhat, ha túl közvetlenül fújunk levegőt a felületére.

Alternatív tisztítási mód

Ha az optika felületének lefújása nem elegendő, az alábbiakban további elfogadható tisztítási módszerek és anyagok találhatók. Optika tisztításakor mindig tiszta törlőkendőket és optikai minőségű oldószereket használjon a szennyeződések okozta károsodás megelőzése érdekében. A törlőkendőknek mindig nedvesnek kell lenniük egy megfelelő oldószerrel, szárazon soha nem használható. Az elfogadható törlőkendők (puhaság sorrendjében) a következők: tiszta pamut (például Webril törlőkendők vagy vattagolyók), lencsetisztító kendő és vattakorongok.

A tisztítás során tipikusan használt oldószerek az aceton, a metanol és az izopropil-alkohol (izopropanol). Minden oldószert óvatosan használjon, mivel a legtöbb mérgező, gyúlékony vagy mindkettő. Oldószerek használata előtt figyelmesen olvassa el a termék adatlapját és a biztonsági adatlapot.

Az optika mosása

Amennyiben a gyártó jóváhagyja, az ujjlenyomatok és a nagyobb porrészecskék eltávolíthatók az optika desztillált víz és optikai szappan enyhe oldatába mártásával. Az optikát a szennyeződések eltávolításához szükségesnél tovább nem szabad meríteni. Ezután öblítse le az optikát tiszta desztillált vízzel. Az optikától függően a Húzd és dobd módszerrel gyorsan száradó oldószert, például acetont vagy metanolt lehet felvinni az optikára a száradás felgyorsítása érdekében. Kerülje a tisztítóoldatok összefolyását száradás közben, mert ez csíkokat hagyhat az optika felületén.

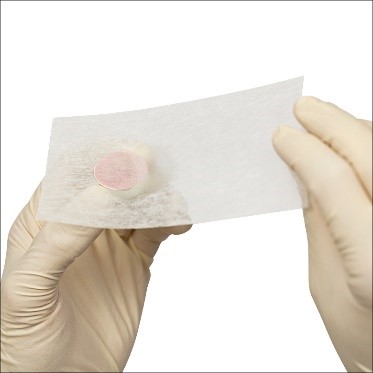

Húzd és dobd módszer

Az Húzd és dobd módszer alkalmazható sík optikai felületek tisztítására, amelyek a környező felületek fölé emelkednek. Először vizsgálja meg az optikát a szennyeződések helyének meghatározása érdekében. Ez lehetővé teszi a húzás megtervezését úgy, hogy a szennyeződés a lehető leghamarabb felemelkedjen az optika felületéről, ahelyett, hogy az az optika felületén húzódna. Az ellenőrzés után helyezze vagy tartsa az optikát úgy, hogy a felületre ható gyenge oldalirányú erő ne okozza az optika elmozdulását. Vegyen egy friss, tiszta lencsetisztító kendőt, és tartsa azt az optika fölé (ne érintkezzen vele), hogy a lencsetisztító kendő húzása közben az az optikai felületen haladjon át. Ezután cseppentsen egy vagy két csepp jóváhagyott, gyorsan száradó oldószert az optika felett tartott lencsetisztító kendőre. Az oldószer súlya miatt a lencsetisztító kendő érintkezésbe kerül az optikai felülettel. Lassan, de folyamatosan húzza át a nedves lencsetisztító kendőt az optikán, ügyelve arra, hogy ne emelje fel a felületről. Folytassa a lencsetisztító kendő húzását, amíg el nem válik az optikai felülettől.

A megfelelő mennyiségű oldószer nedvesen tartja a lencsetisztító kendőt a teljes húzás alatt, de a húzás befejezése után nem hagy látható oldószernyomokat az optikai felületen. Vizsgálja meg az optikát, és szükség esetén ismételje meg a folyamatot, de minden lencsetisztító kendőlapot csak egyszer használjon fel. Ezt a tisztítási módszert sokan részesítik előnyben, mivel a lencsetisztító kendő csak kis mértékben érintkezik az optikai felülettel. Ez a módszer sikeresen alkalmazható a kis, letapadt részecskék és olajok eltávolítására az optikai felületről. A szennyező anyagok nagy koncentrációja gyakran ismételt kezeléseket igényel.

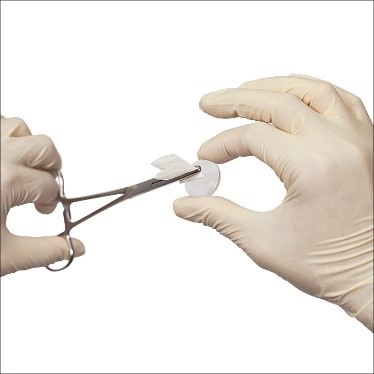

Lencsetisztító kendő csipesszel vagy applikátorral

Ezt a módszert gyakran alkalmazzák szerelt vagy ívelt felületű optikáknál, amelyeket oldószerrel kell tisztítani. Vizsgálja meg az optikát a szennyeződés forrásainak megtalálása érdekében

Tervezzen olyan törlési útvonalat, amely nem húz át nagyobb szennyeződéseket az optikai felület nagyobb részén, mint amennyire szükséges. Ha lencsetisztító kendőt használ, fontos, hogy úgy hajtsa össze a kendőt, hogy a szövet optikával érintkező részét ne érintse meg. Fogja meg a hajtogatott lencsetisztító kendőt csipesszel úgy, hogy az optikai felületen sima áttörlést lehessen végezni. Ezután cseppentsen néhány csepp oldószert a lencsetisztító kendőre. A kendőnek nedvesnek kell lennie, de nem csöpöghet. Ha túl sok oldószert adott hozzá, biztonságosan rázza le a felesleges oldószert a lencsetisztító kendőről. A lencsetisztító kendőt most sima mozdulatokkal kell áttörölni az optikai felületen.

A törlés során folyamatosan, de lassan forgassa a lencseszövetet. Ez folyamatosan változtatja az optikai felülettel érintkező részt, amely felfelé és a felülettől elfelé forog, eltávolítva a felhalmozódott szennyeződéseket. A törlés után ellenőrizze az optikát, hogy maradt-e rajta szennyeződés vagy csík, és szükség esetén ismételje meg a tisztítási eljárást egy új lencsetisztító kendővel. A csíkok akkor alakulnak ki, ha túl sok oldószer volt a lencsetisztító kendőn vagy az optikai felületen, ahol a kendő széle törölt. Ha csíkok képződnek a lencsetisztító kendő szélén, válasszon nagyobb applikátort, vagy tervezzen folyamatos törlési útvonalat. Ha spirális vagy kígyózó törlési útvonalat használ, szükség lehet lassabban száradó oldószer használatára, hogy az optikai felület ne száradjon meg a törlés befejezéséig.

Tisztítás Webril törlőkendővel

A Webril törlőkendők puha, tiszta pamutból készült törlőkendők, amelyeket a legtöbb optika tisztítására erősen ajánlunk. Jól tartják az oldószert, nem száradnak ki olyan gyorsan, mint a lencsetisztító kendő vagy a vattakorong, és nem esnek szét olyan gyorsan, mint más törlőkendők. Ezeknek a törlőkendőknek a külső széle szöszölődhet, ezért tisztításkor mindig a behajtott szélét használja.

Kisebb optikák esetén tekerje a Webril törlőkendőt kúp alakúra, a hajtott szélével a hegyénél, nedvesítse meg a hegyét oldószerrel, és használja a hegyet törlőfelületként. Nagyobb optikák esetén először vágja a törlőkendőt három, körülbelül 6,6 cm x 10 cm-es darabra. Hajtsa be a törlőkendőt hosszában úgy, hogy most 3,3 cm x 10 cm-es legyen, majd a végétől körülbelül 2,5 cm-re hajtsa be. Nedvesítse be az utolsó hajtott szélét oldószerrel, és ezzel az éllel törölje át/tisztítsa meg az optikai felületet. Ha pumpás flakonnal adagolja az oldószert, könnyebb lesz az optikát egy kézben tartani, miközben a törlőkendőt nedvesíti.

Tisztítás közben viseljen kesztyűt vagy ujjvédőt. Fogja meg az optikát az egyik kezével, majd a Webril törlőkendővel finoman, folyamatosan és lassan törölje át az optika teljes felületét, hogy elkerülje a csíkosodást. Előfordulhat, hogy módosítania kell az oldószer mennyiségét, a törlőkendőre kifejtett nyomást és/vagy a törlőkendő sebességét a csíkosodás elkerülése érdekében. A törlési idő az oldószertől is függ. Például aceton használata esetén valamivel gyorsabban kell törölni, mint alkohol használata esetén, mivel az aceton gyorsabban szárad.

Optikakezelő- és tisztító eszközök

1. Kesztyűk: A kesztyűk fontosak szinte bármilyen nem szerelt optikai alkatrész kezelésekor. Az optikák kezeléséhez ajánlott kesztyű általában pamut vagy púdermentes latex.
2. Csipesz: Az optikai csipeszt és a vákuumos csipeszt általában kisebb optikai eszközök kezelésére használják. Az optikai csipszeket úgy tervezték, hogy apró, kemény tárgyakat csúszásmentesen és fokozott tapintási érzettel tartsanak. Ezenkívül az optikai csipeszek speciálisan kialakított hegyei olyan anyagból (például széngyantából) készülnek, amely csökkenti az optikai alkatrész karcolódásának kockázatát. A vákuumos csipeszek tapadókorongot használnak az optika rögzítéséhez. Általában különféle hegyekkel rendelkeznek, amelyek bizonyos alakú és méretű optikai alkatrészek megtartására specializálódtak. Ezenkívül, mivel vákuumot használnak az optika tartására, sok felhasználó könnyebbnek találja az optika kezelését, mivel nem kell aggódniuk az optikán lévő megfelelő nyomás fenntartása miatt, mint ami a hagyományos optikai csipeszek esetében szükséges.
3. Webril törlőkendők: Ezek a törlőkendők Ttiszta pamutból készültek, optika vagy bármilyen más felület tisztítására használhatók. Bár a szélek szöszöket hagyhatnak maguk után, ez elkerülhető, ha behajtják őket, és a behajtott széllel tisztítják az optikát. Ezek a törlőkendők puha felületként is használhatók az optikák lefektetéséhez.
4. Lencsetisztító kendő: A lencsetisztító kendőt az optika kezelésére és tisztítására használják, mivel puha, nem koptató felületet biztosít, amely biztonságosan érintkezhet sokféle optikai felülettel. A lencsetisztító kendőt gyakran használják optikai alkatrészek becsomagolására is, mielőtt az optikát tárolódobozba helyezik.

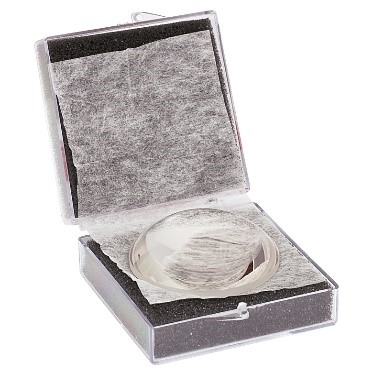

5. Optikai tárolódobozok: Az optikai tárolódobozok jellemzően habszivacs vagy öntött műanyag betétekkel rendelkeznek. Ezek a betétek biztosítják, hogy az optika ne mozduljon el a dobozban, és az optikai felületek ne érintkezzenek kemény felülettel. A legtöbb optikát lencsetisztító kendővel kell becsomagolni az optikai tárolódobozban való tárolás előtt. Kisebb optikák esetén általában könnyebb lencsetisztító kendővel az optikát az optika fölé hajtani, mint becsomagolni.
6. Nagyítók: A nagyítók és a lupikák lehetővé teszik a felhasználó számára, hogy a kisebb optikai elemeket alaposabban megvizsgálja. Hasznosak az optikai felületek tisztaságának és épségének megállapításában, ami segít a megfelelő tisztítási eljárás meghatározásában. Alternatív megoldásként, ha az optika a nagyító alatt sérültnek tűnik, előfordulhat, hogy ki kell cserélni.
7. Scratch-Dig mérősablon: A legtöbb optika rendelkezik a gyártó által meghatározott scratch-dig toleranciával, amely a felület optikai minőségét kategorizálja. A scratch-dig mérősablon egy sor kalibrált optikai hibával rendelkezik, amelyek segítenek meghatározni a karcolás vastagságát vagy mélységét. A scratch-dig mérősablon hibáinak egy optikával való összehasonlításával megállapítható, hogy az optika megfelel-e a gyártó specifikációinak. Ha a specifikációk nem teljesülnek, az optikát vissza kell küldeni vagy ki kell cserélni.
8. Inert porológáz: A nyomás alatti inert porológáz kiválóan alkalmas a por és egyéb szennyeződések eltávolítására, amelyek nem tapadtak az optikai felületekhez. Alternatív levegőforrás egy izzófúvó. A nyomás alatti inert porológáz tartós nyomás alatti gázáramot biztosíthat, amellyel a laza szennyeződések lefújhatók az optikai felületről. Mivel azonban a gáz egy nyomás alatti tartályból szabadul fel, gyakran hűvösebb, mint a környező környezet, és ennek eredményeként lehűtheti az optika felületét. Ezenkívül a nyomás alatti gázáram tartalmazhatja a tartály hajtóanyagának cseppjeit, amelyek lerakódhatnak az optika felületén. A fúvóizzó elkerüli a hőmérséklettel és a hajtóanyaggal kapcsolatos problémákat, de az optikai felületre fújt levegő olyan szennyeződéseket tartalmaz, amelyek vagy megtapadnak a felületen, vagy nem. A felület lefújása az egyetlen elfogadható tisztítási módszer bizonyos típusú optikák esetében, amelyek felületei nem érinthetők.
9. Csipesz: A csipesz egy kicsi, zárható bilincs, amelyet gyakran használnak a lencseszövet megtartására bizonyos tisztítási eljárások során. Mivel a csipesz könnyen megkarcolhatja az optikai felületet, fontos, hogy soha ne érintkezzen az optikával.
10. Vattavégű applikátorok: Egyes felhasználók dönthetnek úgy, hogy elkerülik a csipesz használatát, és vattavégű applikátorokat használnak helyettük. Ezek jellemzően 6 hüvelykes (15 cm-es) fa pálcikák, amelyek egyik végén vatta van, és amelyeket különféle tisztítószerek applikátoraként használnak. Ezek az applikátorok különösen hasznosak kis optikai felületek, például csatlakozós száloptikák tisztítására. Nagyobb felületek esetén nehéz lehet csíkmentes eredményt elérni.
    Megjegyzés: a vattavégű applikátorok NEM fültisztító pálcikák vagy más, drogériákban kapható applikátorok. Ezek optikai minőségű applikátorok, amelyek nem raknak le szennyeződéseket az optikára, és az applikátor anyaga (gyakran pamut) mentes a drogériákban kapható applikátorokban található dörzsölő rostoktól.
11. Optikai tisztítóoldatok: Számos optikai tisztítóoldószer létezik, beleértve a desztillált vizet, az acetont, a metanolt és a propanolt. Néha enyhe szappant adnak a desztillált vízhez. Újabb oldószerek, mint például a precíziós optikai tisztító, a szálelőkészítő folyadék és a száltisztító is kaphatók. Fontos, hogy csak optikai minőségű oldószereket használjunk, mert ha szennyeződések vannak az oldószerben, akkor ezek a szennyeződések a tisztítási folyamat során lerakódhatnak az optikai felületen. Rendkívül fontos, hogy csak a gyártó által jóváhagyott oldószereket használjunk az optikán, mivel az optika károsodhat. Például sok optikai ragasztó acetonban oldódik, így az ilyen optikák tisztítása acetonnal maradandó károsodást okozhat.

Fontos megjegyzés

• Tisztítás előtt győződjön meg róla, hogy az optika hideg.
• Mindig kövesse a leírt kezelési technikát.
• Ragasztott optikát tilos folyadékba meríteni.

Legyen óvatos a tisztítószerekkel való munka során. Némelyik mérgező vagy gyúlékony lehet, ezért a kezelésük előtt figyelmesen olvassa el a címkéket. Az optikák megfelelő kezelésével és tisztításával maximalizálhatja azok élettartamát. Kérjük, vegye fel a kapcsolatot műszaki csapatunkkal, ha kérdése van az optikák kezelésével és tisztításával kapcsolatban.
